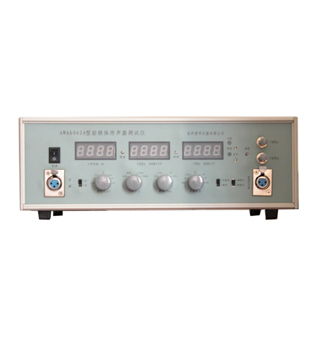

AWA606X型驻极体传声器测试仪

    70Hz（及5kHz）既可指示灵敏度，也可指示它们相对于1kHz的频响，当频响超过设定限值时，分别有指示灯报警，另有一个指示器指示驻极体传声器的工作电流，当电流超过设定值时，由指示灯报警。本仪器既可测量漏极输出传声器，也可测量源极输出传声器。仪器操作方便，读数快速准确，测试效率高，还具有内部电校准、声校准功能，特别适用于驻极体传声器生产线和电话机生产厂外购件检验使用。本仪器有四种型号可供选择：AWA6062A型采用数字显示，1kHz灵敏度还有发光二极管条图显示，读数直观准确快速；AWA6063A型亦采用数字显示，但增加5kHz测试频率点以测试传声器高频响应。AWA6062型和AWA6063型采用电表指示。

AWA606X型驻极体传声器测试仪 主要技术性能

1、灵敏度测试范围：-26～-70dB（0dB=1V/Pa），分四档量程：-30dB、-40dB、-50dB、60dB。
2、测试准确度：± 0.5dB。
3、灵敏度显示：数字显示：4位LED（或LCD）直读dB数，分辨率0.1dB，读数每秒更新3次；对1kHz灵敏度还有发光二极管动态条图显示，显示范围可调节；对70Hz（及5kHz）还可指示它们相对于1kHz的频响。
4、电表指示：按dB刻度，每格0.5dB。
5、工作电流测试范围：数字显示：0～20.00mA；电表指示：0～500? A，2.5级。
6、报警指示：当70Hz（及5kHz）频响超过设定值时，分别有升限及降限发光二极管指示。当电流超过设定值时，电流超限指示灯亮。
7、测试电压：分7档：± 1.5V、± 2V、± 2.5V、± 3V、± 4.5V、± 5V、± 6V，准确度：± 3%，极性任意选择。
8、测试信号频率：70Hz，1kHz，（对AWA6063型增加5kHz），频率准确度：± 2%。
9、声源：功率2W，声源声压94dB（0dB=2×10^-5Pa），对70Hz和1kHz（及5kHz）可分别调节，也可同时调节。
10、负载电阻：分7档：680Ω ，1kΩ ，1.5 kΩ ，2 kΩ ，2.2kΩ ，3kΩ ，10kΩ ，准确度：± 1%。
11、电校准：70Hz和1kHz（5kHz）正弦信号，准确度优于±0.2 dB。
12、声校准：利用测试电容传声器（另外订购）校准声源声压。
13、电源：市电220V ± 10%，50Hz，耗电约20VA。
14、工作条件：环境温度：0～40℃
15、相对湿度：（20～90）%
16、大气压力：86～106kPa
17、连续工作时间：可连续使用。
18、外形尺寸：1×b×h（mm）：主机：420×300×144，声源：φ 108×98。
19、重量：约5kg。
